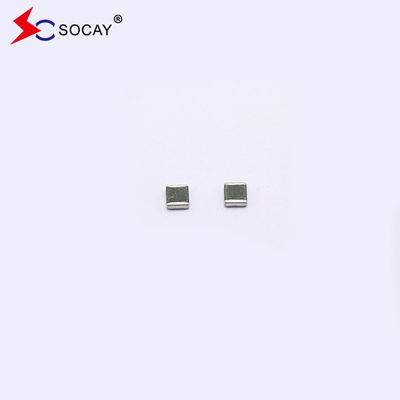

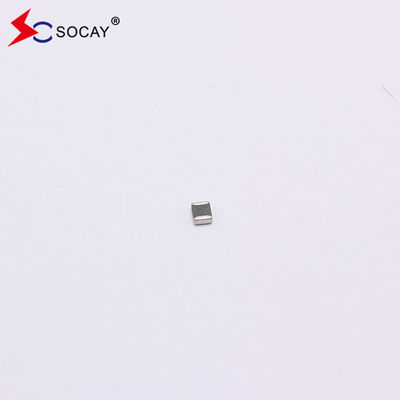

Thời gian phản ứng nhanh SMD 18VDC Multilayer Varistor SV0402E180G2B
Multilayer Varistor DATASHEET:SV0402E180G2B_v89.1.pdf
Mô tả:
Multilayer Varistor SV0402E180G2B dựa trên công nghệ chế tạo đa lớp.bao gồm cả những tiêu chuẩn được chỉ định trong IEC 61000-4-2 hoặc các tiêu chuẩn khác được sử dụng để tuân thủ điện từ (EMC)SV0402E9R0G0B thường được áp dụng để bảo vệ mạch tích hợp và các thành phần khác ở cấp bảng mạch. Nó có thể hoạt động trong phạm vi nhiệt độ rộng hơn các diode zener.
Các mạch tương đương:
Đặc điểm điện(25± 5°C):
| Biểu tượng | Tối thiểu | Thông thường | Tối đa | Đơn vị |
| VDC | ️ | ️ | 9 | V |
| VV | 11 | ️ | 17 | V |
| VC | ️ | ️ | 35 | V |
| CP | ️ | 5 | ️ | pF |
VDC Điều điện áp hoạt động DC tối đa mà varistor có thể duy trì và không vượt quá dòng rò rỉ 10μA.
VV ?? Điện áp xuyên qua thiết bị đo với dòng DC 1mA.
Tương đương với VB
VC Tiền đỉnh tối đa qua varistor với hình sóng 8/20μs và dòng xung 1A.
CP ¢ Capacitance của thiết bị được đo với sự thiên vị không volt 1Vrms ở 1MHz.
Tính năng Varistor đa lớp:
|
u Loại không có chì u chip gốm dựa trên oxit kẽm loại SMD u Isolator trên lớp phủ giữ cho dòng rò rỉ thấp và ổn định tuyệt vời u Kết thúc mạ mạ cung cấp đặc điểm hàn tốt u Thời gian phản ứng nhanh (< 1ns) u Điện áp kẹp thấp u Phù hợp tiêu chuẩn IEC61000-4-2 u Capacity thấp có thể đáp ứng bảo vệ điện áp chuyển tiếp đơn tốc độ cao |
Ứng dụng Varistor đa lớp:
|
u Ứng dụng sản phẩm công suất thấp cho các đường tín hiệu tốc độ cao như HDMI, DVI, USB, cổng IEEE 1394 vv u Ứng dụng sản phẩm điện dung bình thường cho cổng I / O (RS232, USB, PS2, VGA, Audio) trên bảng chủ và máy tính xách tay, Set ¢ Top Box, máy nghe nhạc MP3, máy nghe nhạc DVD và hệ thống dock vv. |
Xây dựng và kích thước Varistor đa lớp:
| Kích thước EIA (EIAJ) |
0402 (1005) |
|
| Biểu tượng | Inch | Milimet |
| L | 0.038±0.005 | 0.96±0.12 |
| W | 0.019±0.003 | 0.48±0.0.07 |
| T | 0.020±0.004 | 0.50±0.10 |
| C | 0.010±0.006 | 0.25±0.15 |
Dữ liệu kỹ thuật chung:
| Nhiệt độ hoạt động | -40 ~ + 85oC | ||
| Nhiệt độ lưu trữ | -40 ~ + 85oC | ||
| Thời gian phản ứng | < 1 ns | ||
| Khả năng hàn | 245 ± 5oC, 3 ± 1 giây | ||
| Chống xả xả | 260±5oC, 10±1 giây | ||
| Điều kiện lưu trữ gói băng | Nhiệt độ lưu trữ | 5 ~ 40oC | |
| Độ ẩm tương đối | Đến 65% | ||
| Thời gian lưu trữ | 12 tháng tối đa | ||
Hiệu suất môi trường của Varistor đa lớp:
| Điểm | Thông số kỹ thuật | Điều kiện thử nghiệm | |
| Bias Độ ẩm | △VV/ VV≤ ± 10% | 90% RH, 40oC, điện áp hoạt động, 1000h | |
| Sốc nhiệt | △VV/ VV≤ ± 10% | -40oC đến 85oC, chu kỳ 30 phút, 5 chu kỳ | |
| Điện áp tải đầy đủ | △VV/ VV≤ ± 10% | Điện áp hoạt động, 85oC,1000h |
Chiều độ băng mang nhiều lớp Varistor:
|
Kích thước EIA (EIAJ) |
0402 (1005) |
|
| Biểu tượng | Inch | Milimet |
| A | 0.315±0.012 | 8.00±0.30 |
| B | 0.138±0.002 | 3.50±0.05 |
| C | 0.069±0.002 | 1.75±0.05 |
| D0 | 0.061±0.002 | 1.55±0.05 |
| P0 | 0.157±0.004 | 4.00±0.10 |
| P1 | 0.079±0.002 | 2.00±0.05 |
| P2 | 0.079±0.002 | 2.00±0.05 |
| W | 0.023±0.001 | 0.59±0.03 |
| L | 0.044±0.001 | 1.12±0.03 |
| T | 0.024±0.001 | 0.60±0.03 |
Số lượng sản phẩm trong gói băng:
|
SIZE EIA (EIAJ) |
0402 (1005) |
| Số lượng đóng gói tiêu chuẩn (PCS / cuộn) | 10,000 |
