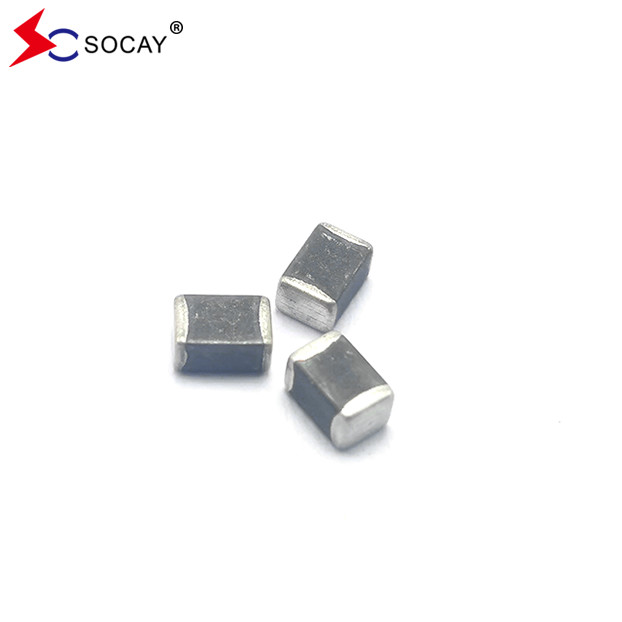

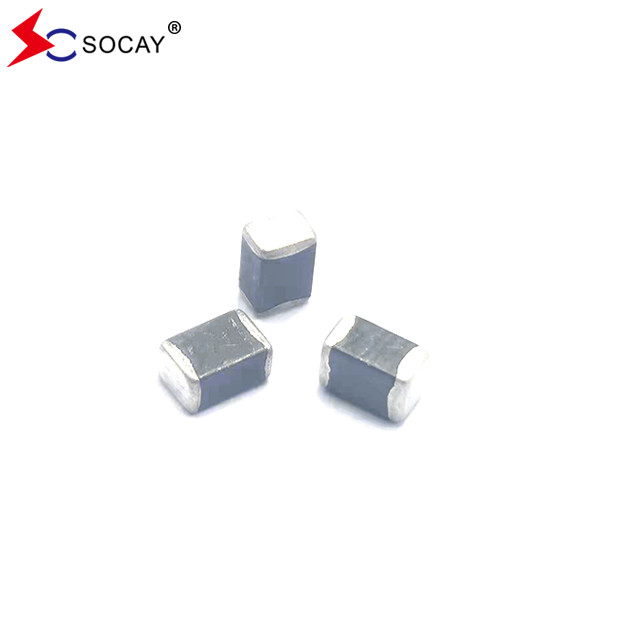

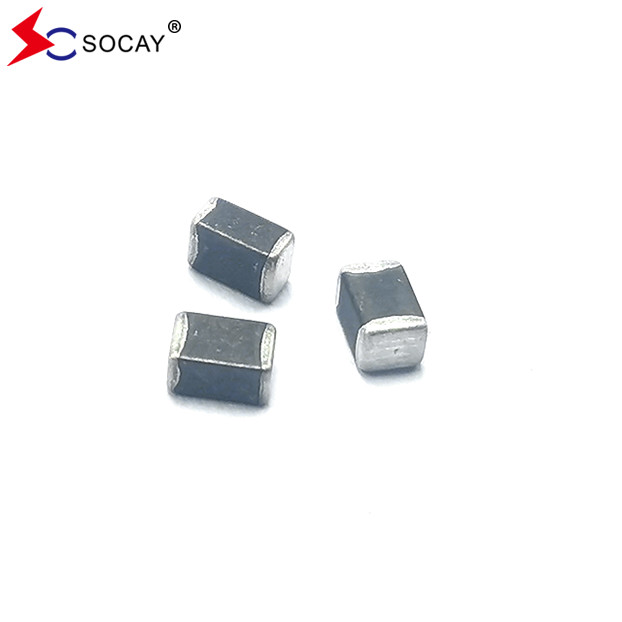

SOCAY Multilayer Chip Varistor SV1812H471G0A 1812 Series 385VDC
Chip đa lớp Varistor DATASHEET:SV1812H471G0A_v209.1.pdf
Mô tả:
Các chip đa lớp Varistor SV1812H471G0A dựa trên công nghệ sản xuất đa lớp.bao gồm cả những tiêu chuẩn được chỉ định trong IEC 61000-4-2 hoặc các tiêu chuẩn khác được sử dụng để tuân thủ điện từ (EMC)SV1812H471G0A thường được áp dụng để bảo vệ mạch tích hợp và các thành phần khác ở cấp bảng mạch. Nó có thể hoạt động trong phạm vi nhiệt độ rộng hơn các diode zener.
Phân loại:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D
Dòng điện: 1A ~ 15KA
Càng nhỏ, giá càng thấp.
Càng thấp thông lượng, kích thước càng lớn,
Chi phí càng cao thì càng đắt.
Càng cao điện áp, ống càng dày.
Thời gian phản ứng ≤10NS
Chip Varistor đa lớpĐặc điểm điện (25±5°C):
| Biểu tượng | Tối thiểu | Thông thường | Tối đa | Đơn vị |
| VRMS | ️ | ️ | 300 | V |
| VDC | ️ | ️ | 385 | V |
| VV | 423 | ️ | 517 | V |
| VC | ️ | ️ | 810 | V |
| Imax | ️ | ️ | 400 | A |
| Wmax | ️ | ️ | 2.3 | J |
VRMS - điện áp hoạt động biến đổi chiều cao nhất mà varistor có thể duy trì và không vượt quá dòng rò rỉ 10μA.
VDC - Điện áp hoạt động DC tối đa mà varistor có thể duy trì và không vượt quá dòng rò rỉ 10μA.
VV - Điện áp xuyên qua thiết bị đo với dòng DC 1mA.
Tương đương với điện áp VB.
VC - Điện đỉnh tối đa qua varistor với hình sóng 8/20μs và dòng xung 10A.
Imax - Điện đỉnh tối đa có thể được áp dụng với hình sóng 8/20μs mà không bị lỗi thiết bị.
Chip Varistor đa lớpChướng dẫn & Kích thước:
| Kích thước EIA (EIAJ) | Chiều dài (L) | Chiều rộng (W) | Độ dày (T) | |||
| Inch | Milimet | Inch | Milimet | Inch | Milimet | |
| 1812 (4532) | 0.177±0.016 | 4.50±0.40 | 0.126±0.012 | 3.20±0.30 | 0.134 Max | 3.40 tối đa |
Dữ liệu kỹ thuật chung:
| Nhiệt độ hoạt động | -55~125°C |
| Nhiệt độ lưu trữ | -55 ~ 150 °C |
| Thời gian phản ứng | < 1 ns |
| Khả năng hàn | 245±5°C, 3±1 giây |
| Chống mờ mờ | 260±5°C, 10±1 giây |
Các khuyến nghị hàn:
Số lượng sản phẩm trong gói băng:
| SIZE EIA(EIAJ) |
1812 (4532) |
| Số lượng đóng gói tiêu chuẩn (PCS / cuộn) | 1,000 |
Ứng dụng
Bảo vệ năng lượng, Khởi động, Máy POS, Máy chặn sét, Hệ thống liên lạc trong tòa nhà, Hệ thống giám sát, Thẻ đỗ xe, Hệ thống truyền, Thiết bị, Máy đo, Sản phẩm truyền thông,Bảng điều khiển.
