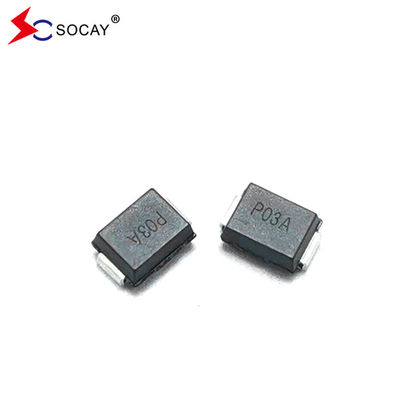

SOCAY (TSS) P0080SC Thyristor Surge Suppressors được sử dụng trong modem, thẻ đường dây, @10/700μS, 6KV
DATASHEET:PXXX0SC_v2103.1.pdf
| Số phần | Đánh dấu | VDRM@IDRM=5μA |
VS ① @100V/μS |
VT @IT=2.2A | Tôi...S | Tôi...T | Tôi...H |
CO② @ 1MHz, 2V thiên vị |
| Vphút | Vtối đa | Vtối đa | mAtối đa | Atối đa | mAphút | pF typ | ||
| P0080SC | P008C | 6 | 25 | 4 | 800 | 2.2 | 50 | 100 |
| P0300SC | P03C | 25 | 40 | 4 | 800 | 2.2 | 50 | 100 |
| P0640SC | P06C | 58 | 77 | 4 | 800 | 2.2 | 150 | 100 |
| P0720SC | P07C | 65 | 88 | 4 | 800 | 2.2 | 150 | 100 |
| P0900SC | P09C | 75 | 98 | 4 | 800 | 2.2 | 150 | 90 |
| P1100SC | P11C | 90 | 130 | 4 | 800 | 2.2 | 150 | 90 |
| P1300SC | P13C | 120 | 160 | 4 | 800 | 2.2 | 150 | 90 |
| P1500SC | P15C | 140 | 180 | 4 | 800 | 2.2 | 150 | 85 |
| P1800SC | P18C | 170 | 220 | 4 | 800 | 2.2 | 150 | 85 |
| P2300SC | P23C | 190 | 260 | 4 | 800 | 2.2 | 150 | 80 |
| P2600SC | P26C | 220 | 300 | 4 | 800 | 2.2 | 150 | 80 |
| P3100SC | P31C | 275 | 350 | 4 | 800 | 2.2 | 150 | 65 |
| P3500SC | P35C | 320 | 400 | 4 | 800 | 2.2 | 150 | 60 |
| P4200SC | P42C | 400 | 520 | 4 | 800 | 2.2 | 150 | 55 |
|
Ghi chú: 1 Vs được đo ở 100KV/s. 2 Capacitance ngoài trạng thái được đo bằng VDC=2V, VRMS=1V, f=1MHz. |
||||||||
Mô tả:
Dòng PXXX0SC được thiết kế để bảo vệ thiết bị băng thông rộng như modem, thẻ đường dây, CPE và DSL khỏi các transient quá điện áp gây thiệt hại.
Dòng cung cấp một giải pháp gắn bề mặt cho phép thiết bị tuân thủ các tiêu chuẩn quy định toàn cầu.
Đặc điểm:
|
u Điện áp thấp vượt quá u Điện áp trong trạng thái hoạt động thấp u Không làm suy giảm khả năng tăng áp sau nhiều sự kiện tăng áp trong giới hạn u Thất bại mạch ngắn khi vượt quá số lượng u Capacity thấp |
Tiêu chuẩn toàn cầu áp dụng:
|
u TIA-968-A u ITU K.20/21 Mức nâng cao u ITU K.20/21 Mức cơ bản u GR 1089 Tòa nhà Inter u GR 1089 Tòa nhà Inter u IEC 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
| Dòng | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
Tôi...TSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| Một phút. | Một phút. | Một phút. | Một phút. | Một phút. | Aphút | Một phút. | Amps/μs tối đa | ||
| C | 500 | 400 | 200 | 150 | 100 | 150 | 50 | 500 | |
|
Ghi chú:
|
- Đánh giá dòng điện xung đỉnh (I)PP) là lặp đi lặp lại và được đảm bảo trong suốt cuộc đời của sản phẩm. - Tôi.PPCác tiêu chuẩn áp dụng trong phạm vi nhiệt độ từ -40 oC đến +85 oC - Thiết bị phải được ban đầu trong trạng thái cân bằng nhiệt với -40 °C < TJ< + 150°C
|
||||||||
| Số phần | Bao gồm các thành phần | Số lượng | Bao bì Tùy chọn | Thông số kỹ thuật bao bì | |
| Pxxx0SC | DO-214AA | 2500 | băng & cuộn -12mm/13′′ băng | EIA -481 - D |
