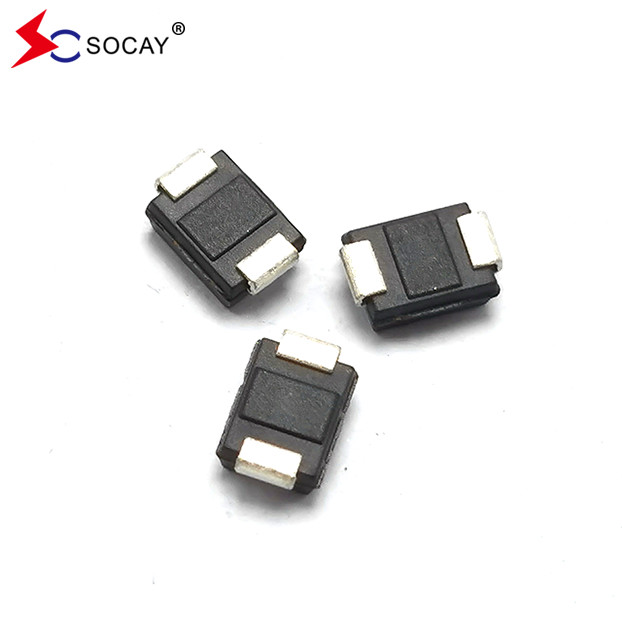

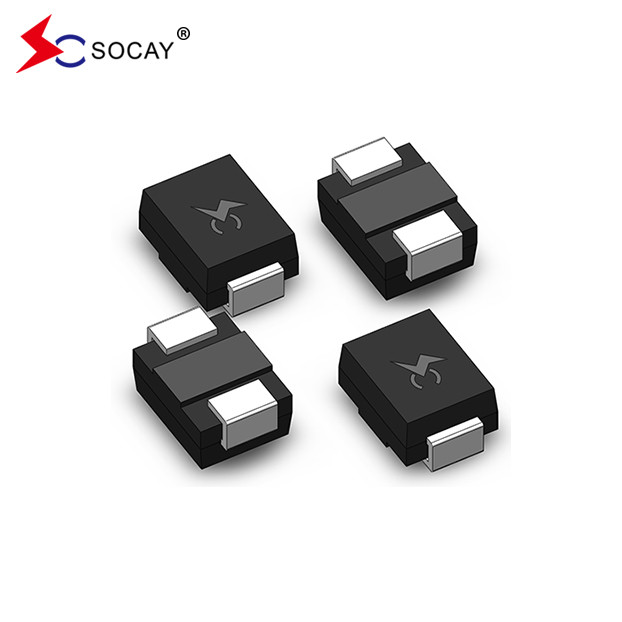

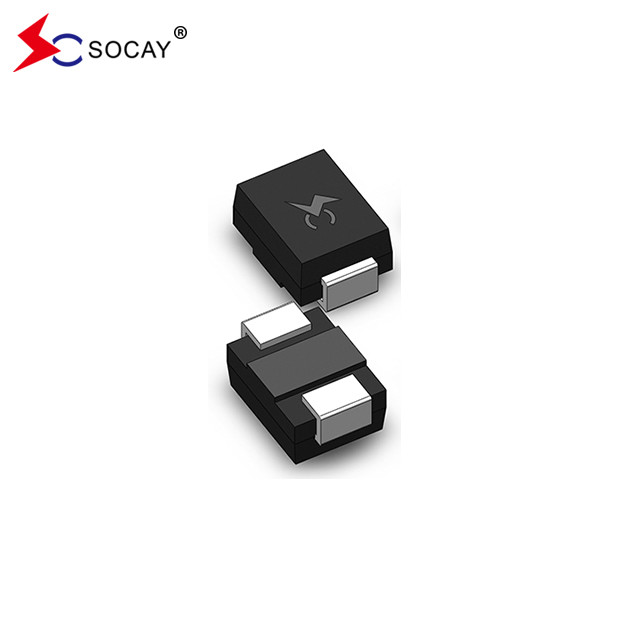

SOCAY P0720SC Thiết bị bảo vệ tăng áp thyristor 500A 65V SMD Thyristor
DATASHEET:PXXX0SC_v2103.1.pdf
| Số phần | Đánh dấu | VDRM@IDRM=5μA |
VS ① @100V/μS |
VT @IT=2.2A | Tôi...S | Tôi...T | Tôi...H |
CO② @ 1MHz, 2V thiên vị |
| Vphút | Vtối đa | Vtối đa | mAtối đa | Atối đa | mAphút | pF typ | ||
| P0080SC | P008C | 6 | 25 | 4 | 800 | 2.2 | 50 | 100 |
| P0300SC | P03C | 25 | 40 | 4 | 800 | 2.2 | 50 | 100 |
| P0640SC | P06C | 58 | 77 | 4 | 800 | 2.2 | 150 | 100 |
| P0720SC | P07C | 65 | 88 | 4 | 800 | 2.2 | 150 | 100 |
| P0900SC | P09C | 75 | 98 | 4 | 800 | 2.2 | 150 | 90 |
| P1100SC | P11C | 90 | 130 | 4 | 800 | 2.2 | 150 | 90 |
| P1300SC | P13C | 120 | 160 | 4 | 800 | 2.2 | 150 | 90 |
| P1500SC | P15C | 140 | 180 | 4 | 800 | 2.2 | 150 | 85 |
| P1800SC | P18C | 170 | 220 | 4 | 800 | 2.2 | 150 | 85 |
| P2300SC | P23C | 190 | 260 | 4 | 800 | 2.2 | 150 | 80 |
| P2600SC | P26C | 220 | 300 | 4 | 800 | 2.2 | 150 | 80 |
| P3100SC | P31C | 275 | 350 | 4 | 800 | 2.2 | 150 | 65 |
| P3500SC | P35C | 320 | 400 | 4 | 800 | 2.2 | 150 | 60 |
| P4200SC | P42C | 400 | 520 | 4 | 800 | 2.2 | 150 | 55 |
|
Ghi chú: 1 Vs được đo ở 100KV/s. 2 Capacitance ngoài trạng thái được đo bằng VDC=2V, VRMS=1V, f=1MHz. |
||||||||
Mô tả: Tss thành phần bảo vệ thiết bị quan trọng bảng mạch PCB
Lựa chọn Metbod.
1Để biết sản phẩm của khách hàng, điện áp hoạt động, cổng ứng dụng, mức độ bảo vệ.
2, Năng lượng trạng thái ngắt > DC điện áp làm việc trên mạch.
3, Chọn giá trị công suất và dòng chảy của thiết bị theo cổng ứng dụng và mức độ bảo vệ.
Đặc điểm:
|
u Điện áp thấp vượt quá u Điện áp trong trạng thái hoạt động thấp u Không làm suy giảm khả năng tăng áp sau nhiều sự kiện tăng áp trong giới hạn u Thất bại mạch ngắn khi vượt quá số lượng u Capacity thấp |
Tiêu chuẩn toàn cầu áp dụng:
Truyền thông bảo vệ sét, 485, 232 giải pháp bảo vệ, ADSL, sản phẩm an ninh, Điện thoại, mạch video, mạch âm thanh.
| Dòng | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
Tôi...TSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| Một phút. | Một phút. | Một phút. | Một phút. | Một phút. | Aphút | Một phút. | Amps/μs tối đa | ||
| C | 500 | 400 | 200 | 150 | 100 | 150 | 50 | 500 | |
|
Ghi chú:
|
- Đánh giá dòng điện xung đỉnh (I)PP) là lặp đi lặp lại và được đảm bảo trong suốt cuộc đời của sản phẩm. - Tôi.PPCác tiêu chuẩn áp dụng trong phạm vi nhiệt độ từ -40 oC đến +85 oC - Thiết bị phải được ban đầu trong trạng thái cân bằng nhiệt với -40 °C < TJ< + 150°C
|
||||||||
| Số phần | Bao gồm các thành phần | Số lượng | Bao bì Tùy chọn | Thông số kỹ thuật bao bì | |
| Pxxx0SC | DO-214AA | 2500 | băng & cuộn -12mm/13′′ băng | EIA -481 - D |
